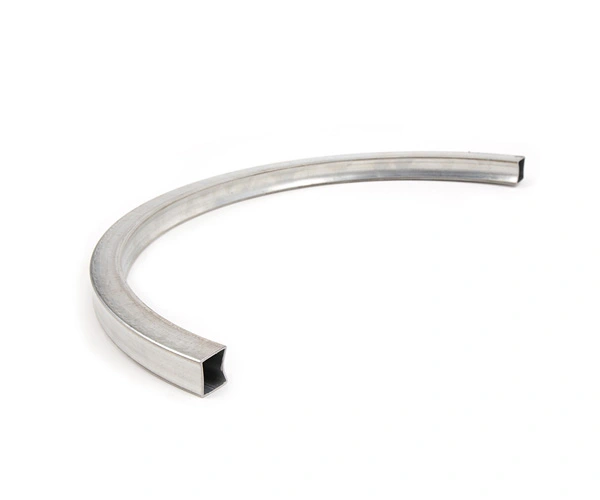

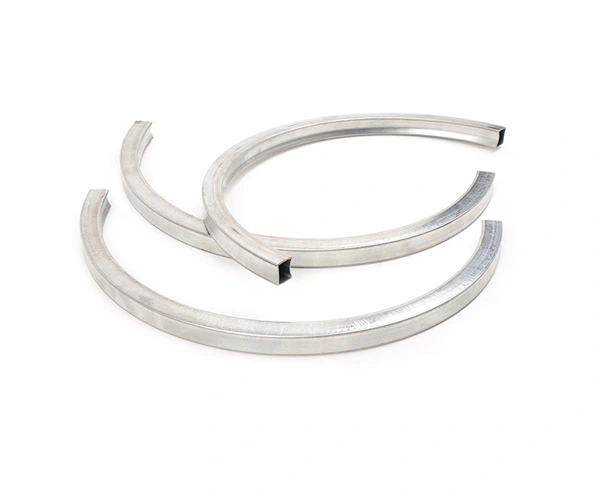

Vierkante buizen buigende fabricage

Hoe een vierkante buis buigen?

De methode om vierkante buizen in gebogen vormen te buigen

A. Stevig buigen

Stevig buigen is, zoals de naam al doet vermoeden, een verdicht buigproces waarbij de binnen-en buitenrollen en de binnen-en buitenwanden van de pijpblanco in beide richtingen worden verdicht.

A. De voordelen van massief buigen zijn kleine rebound, nauwkeurige vorming, en zolang de rolvorm nauwkeurig is, is de R gevormd in de binnenhoek relatief nauwkeurig.

B. Het nadeel van massief buigen is het stretching/dunner effect. Ten eerste zal het daadwerkelijke buigen het uitrekken op het buigpunt veroorzaken, en het strekkende effect zal de longitudinale lengte van de buiglijn verkorten; Ten tweede, het metaal op het werkelijke buigpunt zal dunner worden als gevolg van uitrekken.

B. Lege buiging

Holle buiging is het buigmoment dat wordt gevormd door het unidirectionele contact tussen de buitenrol en de buitenwand van de pijpblanco, waardoor het materiaal buigt. Holle buiging comprimeert de buiglijn, waardoor de buiglijn in de lengterichting langwerpig wordt. Het metaal op het buigpunt hoopt zich op en wordt dikker, wat het compressie/verdikkingseffect is van holle buiging.

A. Het voordeel van leeg buigen is dat het randlengte kan buigen wanneer massief buigen niet mogelijk is, zoals synchroon buigen en afwerken van de boven-/zijranden van vierkante buizen. Lege buiging kan ook de binnenhoek buigen met R <0,2 t zonder dat de buiswand breekt.

B. Het nadeel van luchtbuiging is dat tijdens synchrone luchtbuiging aan de boven-/zijkant, vanwege de gelijktijdige druk die wordt gegenereerd door de bovenste en onderste rollen, de vormende kracht is vatbaar voor overschrijding van het kritieke punt, waardoor instabiliteit en concave randen, en ook van invloed op de stabiele werking en vormkwaliteit van de eenheid. Dit is ook een ander kenmerk wanneer vierkante buis en ronde buis worden gevormd door luchtbuiging.
